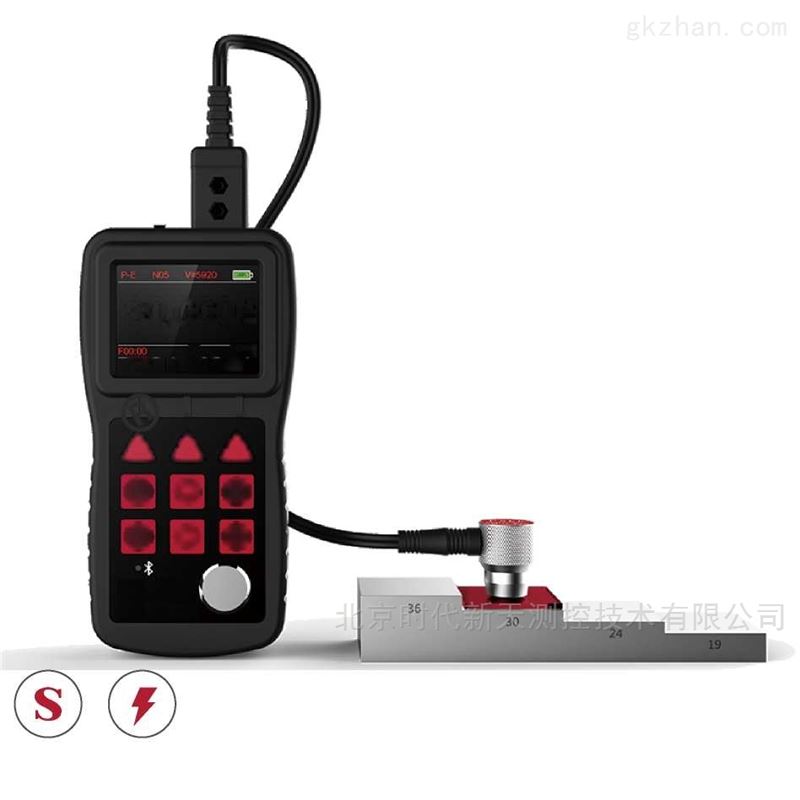

UT390超声波测厚仪

UT390超声波测厚仪

型    号:
报    价: 1
分享到:

UT390穿透型超声波测厚仪北京时代新天测控技术有限公司强力推出的升级产品,它更加注重用户体验及功能创新,采用320x240彩色液晶显示屏, 光线昏暗及日光强烈环境下也能为您呈现清晰测量结果,大大提升了视觉体验,IP65防护等级,可有效防御恶劣现场环境中的油污、 粉尘及其它腐蚀.

UT390超声波测厚仪的详细资料:

UT390多模式超声波测厚仪是北京时代新天测控技术有限公司强力推出的升级产品,它更加注重用户体验及功能创新,采用320x240彩色液晶显示屏, 光线昏暗及日光强烈环境下也能为您呈现清晰测量结果,大大提升了视觉体验,IP65防护等级,可有效防御恶劣现场环境中的油污、 粉尘及其它腐蚀;创新设计的语言播报测量结果功能,可方便读数,超出设定范围可自动报警,满足高效采集材料多点厚度的精准检 测需求,支持蓝牙通讯,兼备穿透涂层模式与普通模式双效功能,其独特的可穿透涂层测厚度的性能为表面涂有油漆或防腐材料的工 件检测提供了更加高效的解决方案,测量前无需处理工件表面的涂层,可直接测量。被广泛应用于石油、化工、冶金、造船、航空、 航天等领域的生产设备中各种管道及压力容器腐蚀减薄程度的监测,也可用于对各种板材及各种加工零件做精确的测量。是提高生产 效率与合格率、节约成本必备的专业精密仪器。

UT390技术参数

         支持两种测厚模式:发射-回波模式下,(0.65 -600mm;回波-回波模式下,3 ~ 100mm±0.04mm <10mm时);±0.4%H>10mm时);H为被测物厚度

单点测量时每秒钟7次、扫描模式每秒钟16

彩色320x240 TFT液晶屏,背光亮度W

0.1mm/0.01mm/0.001mm 可切换

1000-9999 m/s (可对已知厚度物体反测声速)

零点校准、两点校准

单点测量、:测量和差值测量

英制(可选)

中文、英文可切换

可存储管理100组(每组最多100个)厚度数据

支持蓝牙和USB2.0通讯,主根程序可在线升级

可使用便携式蓝牙热敏打印机打印测量报告

两节5号(AA尺寸)碱性电池,可连续工作30小时(默认亮度时)以上

具有自动屏幕待机、自动休眠、自动关机等节电功能

材质:ABS工程塑料;尺寸:150mmx76mmx38mm ;重量:295g



功能特色

       适用于测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波良导体的厚度。

       IP65防护等级,专为防御恶劣的现场环境设计,抗振动、冲击和电磁干扰。

       高清彩色液晶显示,智能化操作界面,直观显示测量结果,提供良好的显示体验。

       兼备两种测厚模式:发射-回波模式和回波-回波模式,可以穿透涂层进行厚度测量而不计入涂层厚度。

       大容量存储,低功耗设计,可超长待机数月以上。

       附带USB数据处理软件,可连接电脑进行数据分析、存储、打印等。

       可以兼容多种不同频率、不同晶片尺寸探头。

       高精度、高分辨率的显示,支持0.001显示分辨率。

具有探头零点校准、两点校准功能,可对系统误差进行自动修正。

       配备窄脉冲复合材料晶片的高精度探头,盲区小、测量精准。

       高亮度EL背光显示,方便在光线昏暗环境中使用。

       支持现场与蓝牙打印机通讯,使用更方便。

       可语音播报测量结果,超出测量范围自动报警。

       设有自动休眠、自动关机等节电功能、剩余电量指示功能。

工作原理

本超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,—部分超声信号被物体底面反射,探头接收由 被测体底面反射的回波,精确地计算超声波的往返时间,并按如下公式计算厚度值,再将计算结果显示出来。



公式中:

H-测量厚度

v-材料声速

t-超声波在试件中往返一次的传播时间。

为确保探头正常工作,需使用耦合剂以隔绝探头表面与待测工件表面间的空气,这种液体用于探头及工件间的耦合,称之为耦合剂。



探头选择



名称         型号         频率         探头直径         测量范围         最小管径         特性描述

测厚探头         N05  5MHz       10mm       0.65mm ~ 600mm (钢)     020mmx3.0mm        通用

测厚探头         N05/900  5MHz       10mm       1.0mm ~ 600mm (钢)        020mmx3.0mm        通用

微径探头         N07  7MHz       6mm         0.65mm 200mm (钢)   cp15mmx2.0mm      用于薄壁及小弧面的测量

咼温探头         HT5  5MHz       12mm       1.0mm-600mm (钢) 30mm       用于温度小于300°C的材料的测量

粗晶探头         N02  2.5MHz 14mm         3.0mm ~ 600mm (钢)        20mm       用于铸铁等粗晶材质的测量

窄脉冲探头     P5EE         5MHz       10mm       -回波模式下:2.0mm - 600mm (钢) 回波-回波模式下:3.0mm ~ 100mm (钢)         cp20mmx3.0mm      用于穿透涂层测厚







UT390超声波测厚仪仪器配置

         1       主机

         2       窄脉冲测厚探头(P5EE

         3       耦合剂

         4       ABS仪器箱

         5       随机资料

         6       AA5号)尺寸碱性电池

         7       USB通讯线缆

         8       数据处理软件
