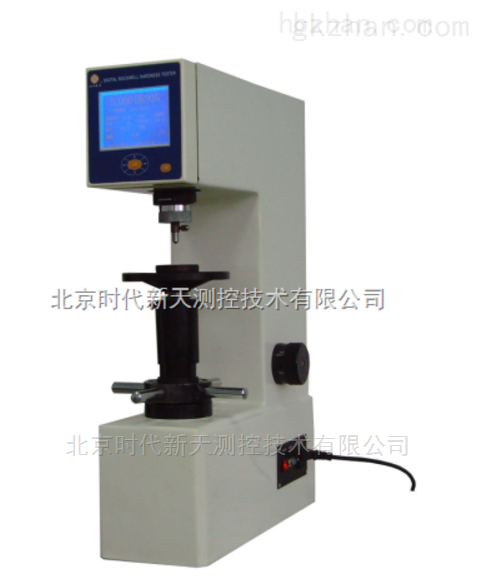

洛式硬度计

洛式硬度计

型    号:
报    价:
分享到:

洛式硬度计是用来测定材料硬度的专用设备,在材料力学性能测试中,测量硬度是一种最容易,较经济,较便捷的方法,不仅可迅速测得硬度指标,还可以利用硬度与其他力学性能的关系,推算出其他力学性能,如强度、疲劳、蠕变、磨损和内损等,因此硬度测试应用非常广泛。

洛式硬度计的详细资料:

1 综述

洛式硬度计是用来测定材料硬度的专用设备,在材料力学性能测试中,测量硬度是一种最容易,最经济,最便捷的方法,不仅可迅速测得硬度指标,还可以利用硬度与其他力学性能的关系,推算出其他力学性能,如强度、疲劳、蠕变、磨损和内损等,因此硬度测试应用非常广泛。

1.1  洛式硬度计测量原理

试验开始时,上升试件使试验机压头压在试件上,施加初试验力,并由位置传感器建立基准点。然后由试验机施加主试验力,将压头更深地压入试件表面。最后卸除主试验力,在保持着初试验力的情况下,测量此时的压头位置。该位置与基准点比较,产生的位移差,代入洛氏硬度计算公式计算,便可得出材料硬度。

1.2  测量执行标准

本机很好地兼容国际标准、欧洲标准、美国标准以及中国大陆标准,执行:

  ISO6508-2:Metallic materials-Rockwell hardness test-Part 2: Verification and calibration of testing machines (scales A,B,C,D,E,F,G,H,K,N,T)

  BS EN ISO6508-2:Metallic materials-Rockwell hardness test-Part 2: Verification and calibration of testing machines (scales A,B,C,D,E,F,G,H,K,N,T)

  ASTM E 18 Standard Test Methods for Rockwell Hardness and Rockwell Superfical Hardness of Metallic Materials

  GB/T230.2,《金属洛氏硬度试验  第2部分:硬度计(A、B、C、D、E、F、G、H、K、N、T标尺)的检验与校准》

2   产品部件说明

1-面板与键盘

2-压头安装座

3-压头

4-试台

5-升降螺杆及护套

6-升降旋轮

7-试验力转换旋(全自动机型无此旋钮钮)

8-侧门

9-开关与电源连线板

10-水平调整螺钉

规格参数

初试验力:3kgf(29.4N),10kgf(98.1N)

总试验力:15kgf (147.1 N), 30kgf (294.3N), 45kgf (441.3 N),

60kgf  (588.4 N),100kgf  (980.7 N),150kgf  (1471N)

硬度制式:表面洛氏15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, R30X, 45X, 15Y, 30Y, 45Y;洛氏A,B,C,D,E,F,G,H,K,L,M,P,R,S,V。共计30种制式。

测试过程: 全自动完成,结果数字显示,自动存储

加载时间: 3~8秒

保荷时间: 2~50秒,可设定

测试分辨力:0.1HR

最大外形尺寸: 710mm×210mm×830mm

供电:110V/220V, 50Hz, 4A

净重:95kg

4   安装

4.1 安装之前准备工作:

  安放平台有足够的强度,能够稳定承受至少3倍于硬度计及其他任何附件、试件的重量,并且基本水平。

  安放平台不受任何机械振动的干扰。

  安放平台上需预留一个Φ70mm圆孔,使得螺杆升降无障碍,螺杆向下运动最大极限位置向下280mm。

  周围环境应干燥、清洁、无腐蚀性介质且无强磁场,温度在(10~35)℃范围。

  硬度计和周围的墙之间有足够的距离,以便日常维护。

  电源位于硬度计1m之内范围,并且电压平稳,接地良好,不受干扰。

  准备好螺丝刀、扳手、起重设备、水平仪、剪刀、柔型防护物等必要工具。

4.2 开始安装

硬度计安装、搬运时应使用适当的起重设备或必要的安全措施,以免发生事故。长距离运输时应恢复原包装,用弹性缓冲物固定所有活动部件,避免损坏机器度或财产损失。

步骤1:开箱后旋下底部固定在底托板上的固定螺钉,然后搬运硬度计到准备好的工作台上。搬运时必须搬其底部,禁止从顶部、上盖、杠杆、侧门或其他部位作为施力部位搬运。

步骤2:卸下顶部固定上盖的螺钉,从前部局部抬起上盖,拔下连接电缆后,完全取下上盖,去掉杠杆上的所有弹性包装带。当要拔下电缆时,向两侧用力,分开倒钩,电缆插头会弹出,需插上电缆时,插头直接向下用力即可。

步骤3:逆时针转动手轮,降下样品台,去掉防震垫及所有包装物;然后将水平仪放置在样品台上检测水平度。水平度可以通过硬度计底部的水平调整螺钉来调节,调好后锁紧螺母。

步骤5:盖上上盖,插好步骤2中的电缆,装好上盖螺钉。

步骤6:确认电源开关设置在“O”(关闭)位置,然后连接电源线。

步骤7:妥善处理包装弃物,避免随意遗弃对环境造成污染。

5   硬度测试

5.1 硬度测试前的准备工作

  连接好电源线,打开机器开关,试验机进行自检,显示名称、型号、本机序列号、厂家信息等相关信息。完成自检后进入主菜单,显示屏将显示当前的试验参数,这些参数均自动记忆上次关机前的状态。

  根据试件大小、形状选用合适的样品台,并安装在升降螺杆顶端,安装时应确保接触面清洁。

  根据被测试样的材质及制造工艺,预估其硬度范围,选用合适的硬度标尺和试验参数。 根据选定的硬度标尺,查知此标尺应用的压头,并实际地安装在压头安装座中。通过屏幕按键选定标尺后,机器会自动切换到正确的试验力,无需其他手动操作。
